Filtration des effluents
Convoyage / relevage
Convoyage
Filtres Monnet vous propose sa gamme de convoyeurs pour équiper vos machines-outils : à drague, à tapis, ou magnétiques en fonction de votre application.
Nos produits

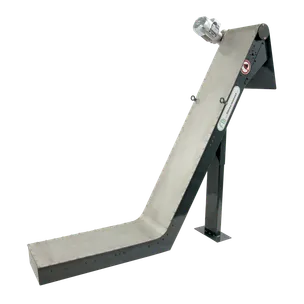

Ils équipent généralement les machines-outils afin d’assurer la séparation entre les copeaux et liquides de coupe. Leur puissance magnétique autorise l’évacuation de gros copeaux, déchets ou pièces de formes très variables.
Attention, ils ne sont compatibles qu’avec les matières magnétiques.
Avantages
Forte puissance (en gauss)
Faible usure mécanique
Compatible avec copeaux longs ou de formes diverses

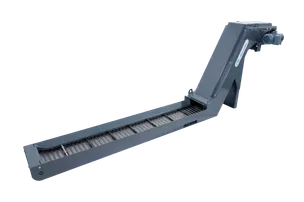

Ils équipent généralement les machines-outils afin d’extraire les copeaux du fluide de coupe.
Pour des centrales de filtration, associés à des grilles, ils peuvent aussi être utilisés en pré-filtration.
Avantages
Possibilité d’intégrer un élément filtrant (grille à fissures, tambour…)
Dimensions sur mesure
Fonctionne avec tous types de matériaux
Options
Grille de pré-filtrage
Ils équipent généralement les machines-outils, notamment les tours, afin d’extraire les copeaux du fluide de coupe.
Avantages
Adapté aux copeaux longs
Dimensions sur mesure
Pré-séparation des liquides et copeaux

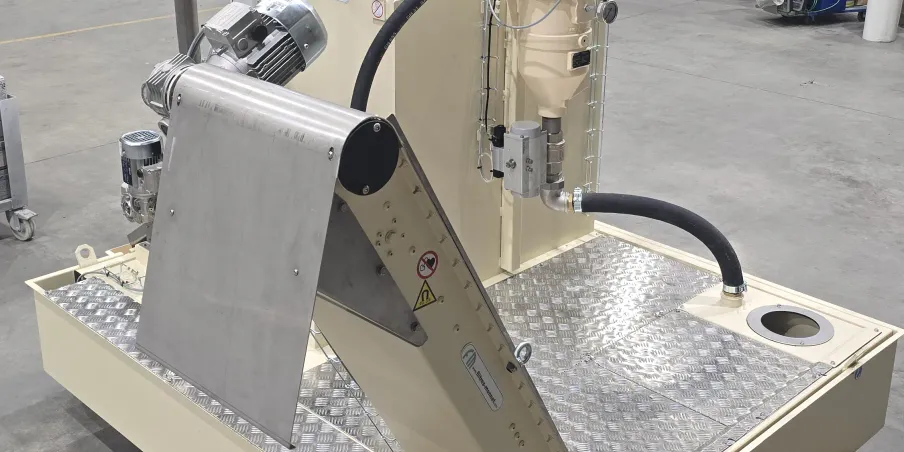

Les convoyeurs permettent de collecter le liquide et les copeaux et de faire un premier niveau de séparation et extraire les charges les plus grossières.
Relevage
Le relevage a pour vocation d'aspirer et renvoyer le liquide sale avec les charges, soit vers un réseau centralisé de traitement des effluents, soit vers une centrale de filtration dont la hauteur ne permet pas l'écoulement simple par gravité des effluents.
Nos produits

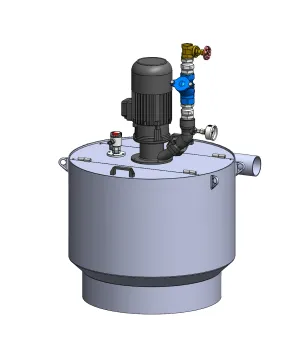

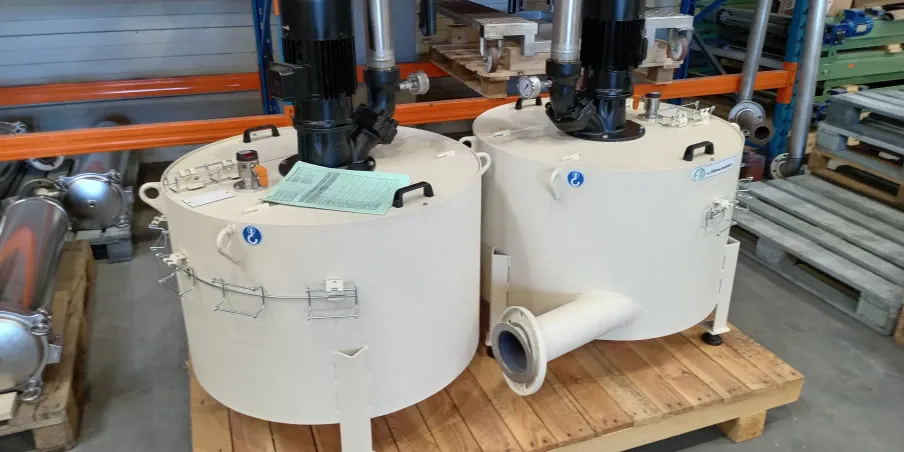

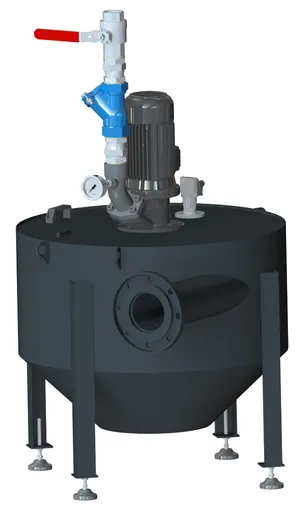

Circulaires, rectangulaires ou en grande longueur, les stations de relevage se posent généralement à l’intérieur ou à côté de la machine-outil ou du process utilisant l’effluent qui rentre dans le bac par gravité.
La forme s’adaptera aux contraintes d’encombrement.
Le dimensionnement s’adaptera au volume et au débit à traiter.
Avantages
Grande liberté d’implantation de la centrale de filtration
Fonctionnement en réseau centralisé
Accès ergonomique avec process à faible hauteur
En version grande longueur, il sert de convoyeur
Options
Surpresseur intégré pour gérer localement le débit/pression d’arrosage

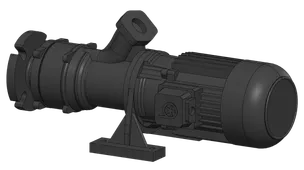

Implantées sur le bac de relevage, le choix du type de pompe permettra de traiter une grande variété de liquides, de taux et de types de charges. Elles peuvent être fermées pour des liquides propres ou semi-ouvertes pour des particules ou copeaux classiques. On peut sélectionner des versions entièrement ouvertes, capables d’absorber de gros morceaux par effet vortex, jusqu’au diamètre du tuyau.
Caractéristiques
Débits de 0 à 2500 l/min
Puissances de 0,5 à 20 kW
Applications
Machines-outils sur réseau centralisé
Avantages
Fonctionnement en réseau centralisé
Accès ergonomique avec un process à faible hauteur
Options
Variateurs de fréquence. En ajustant le débit de la pompe, réduction de la consommation d’énergie de 30 à 50% et amélioration de la qualité de la filtration grâce à un débit plus régulier
Agitateurs pour éviter la stagnation et l’encrassement
Broyeurs pour réduire la taille des particules
Optimisation du transport des liquides et copeaux
Les stations de relevage collectent le liquide et les copeaux ou charges pour les amener vers le lieu de traitement. Cela facilite le travail avec un réseau centralisé, permettant de ne gérer qu'une seule centrale de traitement pour une multitude de machines. Cette solution offre une très grande liberté d'implantation de votre atelier.
